An winda kotwiczna to mechaniczne lub elektromechaniczne urządzenie montowane na dziobie statku, które automatyzuje podnoszenie i opuszczanie kotwicy wraz z łańcuchem — a w przypadku każdej łodzi regularnie kotwiącej na głębokości powyżej 5 stóp nie jest to luksus, ale konieczność. Bez niego ręczne wyciąganie ciężkiej kotwicy i łańcucha może wymagać 15–30 minut wytężonego wysiłku, podczas gdy w przypadku winda kotwiczna wykonuje to samo zadanie w czasie krótszym niż 3 minuty za naciśnięciem jednego przycisku.
W tym przewodniku znajdziesz wszystko, co musisz wiedzieć winda kotwicznaes : jak działają, jakie typy pasują do różnych statków, jak wybrać właściwy, uwagi dotyczące instalacji, wskazówki dotyczące konserwacji i odpowiedzi na najczęściej zadawane pytania.

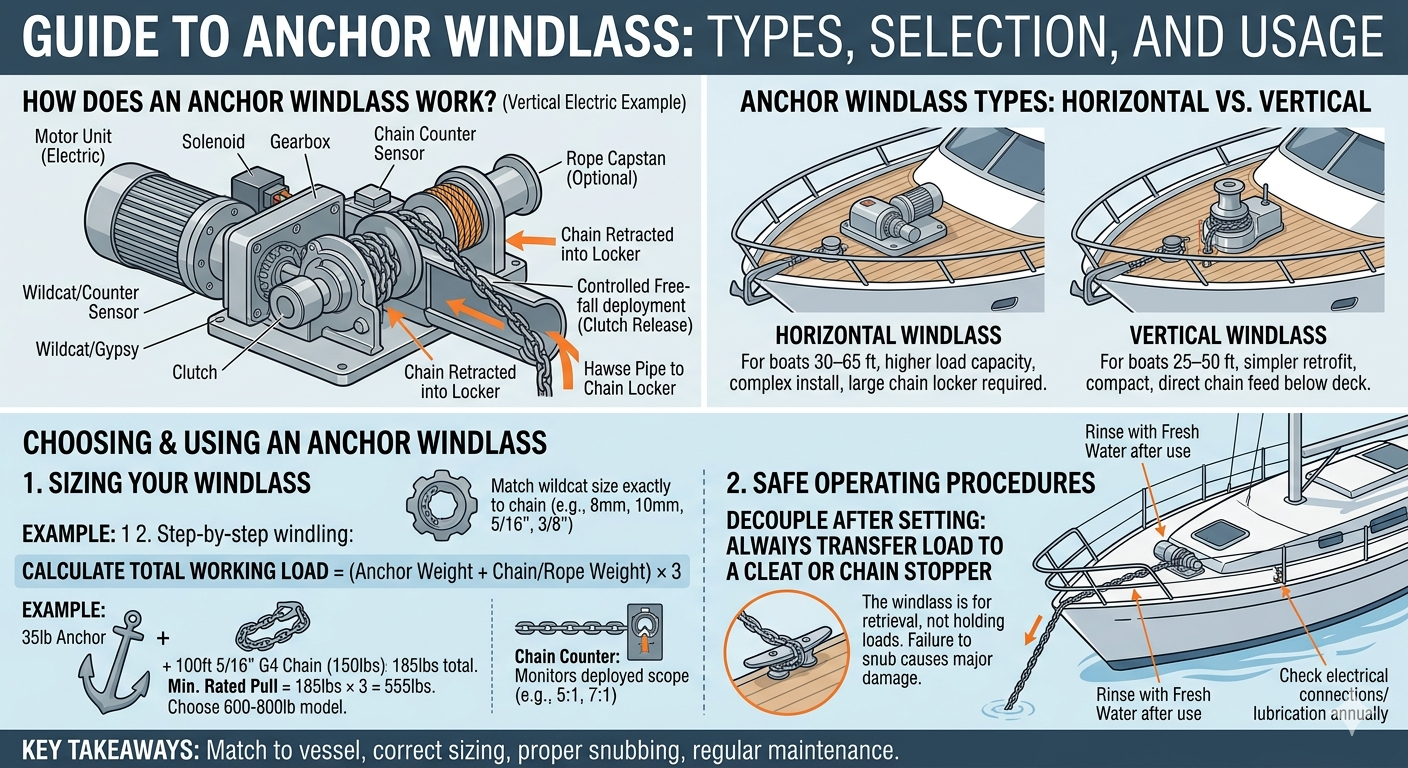

Jak działa winda kotwiczna?
An winda kotwiczna działa za pomocą bębna (tzw żbik lub cygański ), który chwyta ogniwa łańcucha kotwicznego lub linę, napędzany silnikiem elektrycznym, silnikiem hydraulicznym lub ręcznym sterowaniem. Podstawowe komponenty są proste, ale muszą być odpowiednio dopasowane do systemu kotwiczenia statku:
- Jednostka silnikowa — Elektryczne (12 V lub 24 V DC) lub hydrauliczne źródło zasilania napędzające bęben.
- Dziki kot/Cygan — Bęben zębaty dostosowany do konkretnego gatunku i rozmiaru łańcucha (np. G4, G7, 8 mm, 10 mm).
- Kabestan (opcjonalnie) — Bęben pionowy do obsługi lin dokowych lub liny.
- Mechanizm sprzęgła — Umożliwia swobodne opuszczanie kotwicy bez uruchamiania silnika.
- Licznik łańcucha — Śledzi liczbę wdrożonych łańcuchów w celu dokładnego obliczenia zakresu.
Kiedy operator aktywuje windę kotwiczną (za pomocą przycisku na pokładzie, pilota na sterze lub przełącznika nożnego), silnik obraca żbika, który zaczepia ogniwa łańcucha i albo wciąga je na pokład do schowka na łańcuch, albo wyrzuca je na dziób.
Rodzaje wind kotwicznych: która jest odpowiednia dla Twojego statku?
Prawo winda kotwiczna typ zależy przede wszystkim od rozmiaru łodzi, układu pokładu, ciężaru systemu kotwiczącego i dostępności mocy. Należy wziąć pod uwagę cztery główne kategorie.
1. Pozioma winda kotwiczna
A pozioma winda kotwiczna jest zamontowany równo z pokładem i obraca bęben wokół osi poziomej. Silnik jest zwykle ukryty pod pokładem, co zmniejsza bałagan na pokładzie i obniża profil windy kotwicznej — idealne rozwiązanie dla żaglówek z niską wolną burtą lub innych statków, dla których liczy się estetyka pokładu. Łańcuch biegnie poziomo przez bęben i spada do komory łańcucha poniżej przez kluzę. Modele poziome mają zazwyczaj większą nośność i dobrze nadają się dla statków o długości od 30 do 60 stóp.
2. Pionowa winda kotwiczna
A pionowa winda kotwiczna posiada pionowo zorientowany bęben (kabestan), który wystaje ponad pokład. Cały zespół silnika jest zamontowany pod pokładem, pozostawiając widoczną jedynie kompaktową głowicę kabestanu. Ponieważ łańcuch jest doprowadzany bezpośrednio do komory łańcucha, pionowa winda kotwiczna jest szczególnie skuteczna na łodziach motorowych, gdzie komora łańcucha znajduje się bezpośrednio pod dziobem. Łatwiejszy w montażu w przypadku modernizacji i popularny na statkach o długości od 25 do 50 stóp.
3. Elektryczna winda kotwiczna
Zdecydowana większość rekreacyjnie morska winda kotwicznaes sprzedawane dzisiaj są elektryczne, zasilane napięciem stałym 12 V lub 24 V z zestawu akumulatorów statku. Elektryczne windy kotwiczne są łatwe w instalacji, responsywne i szeroko obsługiwane. W przypadku statków o długości poniżej 45 stóp typowy jest system 12 V. Większe statki korzystają z systemów 24 V, które zapewniają równoważną moc przy poborze prądu o połowę, co pozwala zmniejszyć wymagania dotyczące rozmiaru przewodów i gromadzenia się ciepła. Typowe modele elektryczne pobierają 60–250 A przy obciążeniu szczytowym, dlatego niezbędny jest solidny zespół akumulatorów i okablowanie o odpowiednich wymiarach (często 2/0 AWG lub większe).
4. Hydraulicznyzna winda kotwiczna
A hydrauliczna winda kotwiczna pobiera energię z układu hydraulicznego statku (powszechnie współdzielonego ze sterowaniem, sterami strumieniowymi dziobowymi lub innym sprzętem). Modele hydrauliczne oferują wyjątkową moc i trwałość, praktycznie nie gromadzą ciepła podczas długotrwałego użytkowania i są stiardem na statkach o długości powyżej 60 stóp i komercyjnych łodziach roboczych. Kompromisem jest większa złożoność instalacji i potrzeba istniejącego lub dedykowanego obwodu hydraulicznego.
Porównanie windy kotwicznej: pozioma i pionowa, elektryczna i hydrauliczna
| Funkcja | Poziomy elektryczny | Pionowy elektryczny | Hydraulic | Instrukcja |
| Typowy rozmiar statku | 30–65 stóp | 25–50 stóp | 45 stóp | Poniżej 30 stóp |
| Źródło zasilania | 12 V/24 V prądu stałego | 12 V/24 V prądu stałego | Układ hydrauliczny | Ludzki wysiłek |
| Profil pokładu | Niski / równo | Umiarkowane | Niski – umiarkowany | Niski |
| Złożoność instalacji | Umiarkowane | Łatwiejsze | Złożone | Proste |
| Znamionowa siła uciągu | 500–2000 funtów | 500–1500 funtów | 1000–5000 funtów | 100–400 funtów |
| Stałe użytkowanie | Ograniczone (ciepło) | Ograniczone (ciepło) | Znakomicie | Ograniczony (zmęczenie) |
| Zakres kosztów (USD) | 400–2500 dolarów | 350–2000 dolarów | 1500–8 000 dolarów | 80–400 dolarów |
Tabela 1: Bezpośrednie porównanie typów wind kotwicznych według wielkości statku, źródła zasilania, pojemności i kosztu.
Jak wybrać odpowiednią windę kotwiczną: kluczowe kryteria doboru
Wybór prawidłowego winda kotwiczna zaczyna się od obliczenia całkowitego obciążenia roboczego systemu — łącznej masy kotwicy, łańcucha i kajdan, które winda kotwiczna musi podnieść. Ogólnie rzecz biorąc, wybierz windę kotwiczną z znamionowe obciążenie robocze co najmniej 3-krotność całkowitej masy sprzętu ziemnego .
Przewodnik po rozmiarach krok po kroku
- Zważ swoją kotwicę — Typowe rozmiary: 15 funtów (łódź 25 stóp), 35 funtów (łódź 35 stóp), 66 funtów (łódź 45 stóp).
- Oblicz masę łańcucha — Łańcuch 5/16" G4 waży około 1,5 funta/stopę; 3/8" G4 waży ~2,2 funta/stopę. Dla 30 stóp łańcucha 3/8 cala to 220 funtów.
- Dodaj szeklę i obciążnik obrotowy — zazwyczaj 2–5 funtów.
- Pomnóż przez 3 — Daje to minimalny uciąg znamionowy windy kotwicznej.
- Sprawdź zgodność z dzikim kotem — Dopasuj rozmiar żbika windy kotwicznej (np. 8 mm, 10 mm, 5/16", 3/8") dokładnie do gatunku i średnicy łańcucha.
- Sprawdź napięcie i przebieg kabla — Długie kable biegnące od akumulatora do windy kotwicznej zwiększają opór; odpowiedni rozmiar kabla (spadek napięcia nie powinien przekraczać 3%).
Przykład: Żaglówka o długości 40 stóp z kotwicą o masie 44 funtów 150 stóp łańcucha G4 3/8 cala (330 funtów) 3 funty sprzętu = łącznie 377 funtów. Minimalna ocena windy kotwicznej: 377 × 3 = 1131 funtów . Odpowiedni byłby model o wadze 1200–1500 funtów.
Instalacja windy kotwicznej: co musisz wiedzieć
Właściwe winda kotwiczna installation ma kluczowe znaczenie zarówno dla wydajności, jak i bezpieczeństwa — źle zamontowana winda kotwiczna może zawieść pod obciążeniem lub uszkodzić konstrukcję pokładu. Oto najważniejsze uwagi:
Montaż strukturalny
Windę kotwiczną należy przykręcić do wzmocnionego obszaru pokładu dziobowego, co często wymaga zastosowania płyty nośnej z aluminium lub stali nierdzewnej o średnicy 1/4 cala na spodzie. Nigdy nie montuj windy kotwicznej wyłącznie do niewzmocnionego włókna szklanego. Śruby przelotowe ze stali nierdzewnej (minimum 3/8 cala) z dużymi podkładkami rozkładają obciążenie na płycie nośnej.
Okablowanie elektryczne
Elektryczny winda kotwicznaes pobierać duży prąd - często 100–250 amperów w szczycie. Należy używać kabla miedzianego ocynowanego klasy morskiej o odpowiednich parametrach, z dedykowanym wyłącznikiem automatycznym lub wyłącznikiem/bezpiecznikiem o wartości znamionowej tuż powyżej maksymalnego poboru windy kotwicznej. Typowa winda kotwiczna o mocy 1000 W i napięciu 12 V wymaga około 85 amperów w trybie ciągłym i do 150 amperów w miejscu przeciągnięcia; Powszechnie zalecany jest kabel 2/0 AWG (lub większy) o długości 20 stóp. Zawsze instaluj ręczny wyłącznik automatyczny na akumulatorze w celu awaryjnego wyłączenia.
Projekt szafki na łańcuch
Łańcuch musi swobodnie przechodzić od żbika z windą kotwiczną do komory łańcucha, bez gromadzenia się i zacinania. Szafka powinna być wystarczająco duża, aby pomieścić całą przejażdżkę łańcuchową, z zachowaniem miejsca na naturalne układanie. Otwór spustowy zapobiega gromadzeniu się wody, co zwiększa wagę i powoduje korozję łańcucha. Niektóre instalacje obejmują rurę łańcuchową ze zdejmowaną zatyczką umożliwiającą ręczny dostęp do łańcucha.
Konserwacja windy kotwicznej: przedłużenie żywotności sprzętu
Regularna konserwacja utrzymuje winda kotwiczna działać niezawodnie przez 10–20 lat. Zaniedbanie jest główną przyczyną awarii windy kotwicznej w środowisku morskim.
Kontrole miesięczne
- Po użyciu słonej wody spłucz żbika, bęben i odsłonięte powierzchnie słodką wodą.
- Sprawdź łańcuch pod kątem wydłużenia, korozji i pękniętych ogniw — wymień każde ogniwo wykazujące wydłużenie większe niż 10%.
- Sprawdź załączenie sprzęgła i upewnij się, że hamulec/bęben trzyma się przy naciągu ręcznym.
- Sprawdź, czy wszystkie połączenia elektryczne są szczelne, wolne od korozji i odpowiednio uszczelnione.
Usługa roczna
- Zdemontować obudowę gypsy/wilcat i ponownie nasmarować łożyska wodoodpornym smarem morskim.
- Sprawdź szczotki silnika (w modelach szczotkowych) — wymień, jeśli są zużyte do mniej niż 1/4 oryginalnej długości.
- Sprawdź wszystkie śruby mocujące pod kątem korozji i dokręcenia odpowiednim momentem.
- Przetestuj elektromagnes i styczniki; oczyścić powierzchnie stykowe, jeśli występują wżery.
- Opłucz i ponownie nasmaruj wszystkie ruchome elementy ze stali nierdzewnej inhibitorem korozji (np. produktami na bazie lanoliny).
Jazda łańcuchowa a jazda linowa: z czym musi sobie poradzić Twoja winda kotwiczna
Najbardziej nowoczesny winda kotwicznaes przeznaczone są przede wszystkim dla jechał łańcuch , ale wiele modeli zawiera oddzielny bęben lub kabestan linowy do obsługi jechał na linie lub a combination (chain-rope) system. Here's a quick comparison of what each rode type requires from your windlass:
| Rodzaj jazdy | Wymagania dotyczące windy kotwicznej | Trzymanie mocy | Waga | Najlepsze zastosowanie |
| Cały łańcuch | Wymagany żbik wielkości | Znakomicie | Ciężki | Deski pływające, bluewater |
| Lina łańcuchowa | Bęben linowy Wildcat | Dobrze | Umiarkowane | Rejs po wybrzeżu |
| Wszystkie liny | Tylko Capstan | Umiarkowane | Światło | Żeglowanie dzienne, płytka woda |
Tabela 2: Porównanie typów prętów kotwicznych i wymagań dotyczących kompatybilności z windą kotwiczną.
Bezpieczne korzystanie z windy kotwicznej: zakres, ładowanie i najlepsze praktyki
An winda kotwiczna to narzędzie do wyszukiwania i wdrażania — tak jest nie nośne urządzenie cumownicze. Po ustawieniu kotwicy, przed załadowaniem windy kotwicznej zawsze przymocuj łańcuch do dedykowanej knagi dziobowej lub stopera łańcucha. Poleganie na bębnie windy kotwicznej w celu utrzymania łodzi na kotwicy powoduje ogromne obciążenie silnika i skrzyni biegów i może szybko zniszczyć jednostkę.
- Użyj stopera łańcucha lub knagi dziobowej — Po rozłożeniu kotwicy załóż łańcuch na zatrzask. Winda kotwiczna nie utrzymuje niczego pod żaglami ani obciążeniem mechanicznym.
- Rozmieszczaj w kontrolowanych seriach — Używaj sprzęgła do swobodnego spadania na płytkiej wodzie; używaj trybu wyłączenia na głębszych wodach, aby zapobiec gromadzeniu się łańcucha na kotwicy.
- Nigdy nie uruchamiaj silnika bez przerwy na dłużej niż 2–3 minuty — Pozwól na chłodzenie pomiędzy cyklami wyciągania, aby zapobiec przegrzaniu (większość elektrycznych wind kotwicznych jest przystosowana do pracy przerywanej, a nie ciągłej).
- Utrzymuj zakres minimum 5:1 — W spokojnych warunkach minimalny stosunek długości łańcucha do głębokości wody to 5:1; Przy wietrze powyżej 20 węzłów zaleca się współczynnik 7:1.
- Trzymaj ręce z dala od żbika przez cały czas — Działający łańcuch może natychmiast odciąć palce. Podczas pracy należy używać wyłącznie przełączników nożnych lub pilotów zdalnego sterowania.
Typowe problemy z windą kotwiczną i sposoby ich naprawienia
Nawet dobrze utrzymany winda kotwicznaes sporadyczne problemy. Oto najczęstsze problemy i ich rozwiązania:
| Problem | Prawdopodobna przyczyna | Rozwiązanie |
| Winda nie działa | Przepalony bezpiecznik/zadziałał wyłącznik | Sprawdź i wymień bezpiecznik; sprawdzić, czy nie ma zwarcia |
| Powolne lub słabe pobieranie | Niski battery voltage / undersized cable | Ładuj akumulatory; uaktualnić miernik kabla |
| Łańcuch przeskakuje na żbiku | Niedopasowanie rozmiaru/gatunku łańcucha | Sprawdź, czy specyfikacja łańcucha pasuje do żbika; wymienić zużyty łańcuch |
| Silnik przegrzewa się/zatrzymuje się | Ciągłe użytkowanie przekraczające cykl pracy | Pozwól na 10 minut na ochłodzenie; sprawdź reset wyłącznika termicznego |
| Sprzęgło ślizga się pod obciążeniem | Zużyta tarcza sprzęgła / brak smaru | Sprawdź i wymień tarczę sprzęgła; serwis według instrukcji |
| Korozja / sztywna praca | Nagromadzenie się soli / niewystarczająca konserwacja | Przepłukać świeżą wodą; ponownie nasmarować wszystkie łożyska |
Tabela 3: Typowe problemy z windą kotwiczną, ich przyczyny i zalecane rozwiązania.
Często zadawane pytania dotyczące wind kotwicznych
P: Jaka jest różnica między windą kotwiczną a kabestanem?
A winda kotwiczna wykorzystuje poziomo zorientowany bęben (dziki kot) zaprojektowany specjalnie do łączenia łańcucha kotwicznego i jest zoptymalizowany do zadań związanych z kotwiczeniem. A kabestan ma bęben zorientowany pionowo i jest używany głównie do lin dokowych i liny. Wiele nowoczesnych jednostek łączy oba elementy, z żbikiem na łańcuch i bębnem linowym na tym samym wale, co zapewnia wszechstronność.
P: Czy mogę używać windy kotwicznej do utrzymywania łodzi na kotwicy?
Nie winda kotwiczna jest przystosowany do obciążeń związanych z wyciąganiem (przerywanym), a nie do obciążeń utrzymujących. Cała siła łodzi uderzającej o kotwicę pod wpływem wiatru lub prądu – która na statku o długości 40 stóp może osiągnąć tysiące funtów – musi zostać przejęta przez knagę dziobową, słupek samsona lub stoper łańcucha. Używanie windy kotwicznej jako urządzenia nośnego spowoduje uszkodzenie lub zniszczenie skrzyni biegów i silnika.
P: Ile kosztuje dobra elektryczna winda kotwiczna?
Elektryczny poziom podstawowy winda kotwicznaes w przypadku łodzi poniżej 35 stóp zaczyna się od 350–600 USD. Modele średniej klasy dla statków o długości 35–50 stóp zwykle kosztują 700–1500 USD. Wysokiej jakości jednostki do łodzi błękitnowodnych o długości 50 stóp kosztują od 1500 do 2500 dolarów. Systemy hydrauliczne zaczynają się od około 2000 USD i mogą przekroczyć 8000 USD. Przy ustalaniu budżetu należy wziąć pod uwagę okablowanie, płyty nośne i robociznę instalacyjną.
P: Jakiego rozmiaru łańcucha wymaga winda kotwiczna?
Nie ma uniwersalnej odpowiedzi — żbik na twoim winda kotwiczna jest obrabiany pod konkretne wymiary łańcucha. Typowe rozmiary obejmują łańcuch BBB lub G4 5/16” i 3/8” w jednostkach imperialnych oraz 8 mm, 10 mm lub 12 mm w systemie metrycznym. Musisz dopasować średnicę swojego łańcucha and klasa dokładnie zgodna ze specyfikacją Wildcat. Użycie niewłaściwego rozmiaru powoduje przeskakiwanie łańcucha, przyspieszone zużycie i potencjalnie katastrofalną awarię.
P: Jak długo wytrzymuje winda kotwiczna?
Przy prawidłowej instalacji i regularnej konserwacji, wysokiej jakości elektryka winda kotwiczna powinien wytrzymać 10–20 lat w użytkowaniu rekreacyjnym. Najczęstszymi punktami awarii są szczotki silnika (w modelach z silnikiem szczotkowym), styczniki elektromagnetyczne oraz korozja żbika i odlewów zewnętrznych. Coroczny serwis i natychmiastowe płukanie słodką wodą po każdym użyciu słonej wody znacznie wydłużają żywotność.
P: Winda kotwiczna 12 V czy 24 V — co jest lepsze?
W przypadku statków o długości poniżej 40 stóp i krótkich trasach kablowych: a Winda kotwiczna 12V jest praktyczny i powszechnie dostępny. W przypadku większych łodzi lub wszelkich instalacji z kablami o długości przekraczającej 20–25 stóp: a System 24V jest lepszy — zapewnia tę samą moc przy natężeniu o połowę mniejszym, co oznacza znacznie mniejsze (i tańsze) okablowanie, mniejszy spadek napięcia, mniej wydzielanego ciepła i większą niezawodność. Jeśli na Twoim statku znajduje się już system 24 V DC, zawsze wybieraj windę kotwiczną 24 V.
Wniosek: czy warto inwestować w windę kotwiczną?
Absolutnie — i dla każdego żeglarza regularnie kotwiącego na głębokości ponad 5 stóp za pomocą łódki łańcuchowej winda kotwiczna to jedno z dostępnych ulepszeń o najwyższej wartości. Różnica między ręcznym ciągnięciem 200 stóp łańcucha i kotwicy (łącznie 250–400 funtów) a naciśnięciem przycisku w celu odzyskania tego samego w 90 sekund jest ogromna pod względem wysiłku fizycznego, bezpieczeństwa załogi i wydajności kotwiczenia.
Kluczem do uzyskania pełnej wartości jest odpowiedni rozmiar, prawidłowa instalacja, dopasowana specyfikacja typu Wildcat do łańcucha i konsekwentna konserwacja. Niewymiarowa winda kotwiczna, która jest przepracowana, zawiedzie; prawidłowo dobrane urządzenie, regularnie płukane i serwisowane, będzie służyć niezawodnie przez dziesięciolecia.
Niezależnie od tego, czy modernizujesz istniejącą łódź, czy wyposażasz nową, poświęć trochę czasu na obliczenie całkowitej masy sprzętu naziemnego i wybierz właściwy winda kotwiczna typu (poziomy lub pionowy, elektryczny lub hydrauliczny), sprawdź kompatybilność typu Wildcat z łańcuchem i dokładnie zaplanuj instalację elektryczną. Zrobione dobrze, twoje winda kotwiczna będzie jednym z najbardziej niezawodnych i cenionych elementów wyposażenia na pokładzie.
